1009

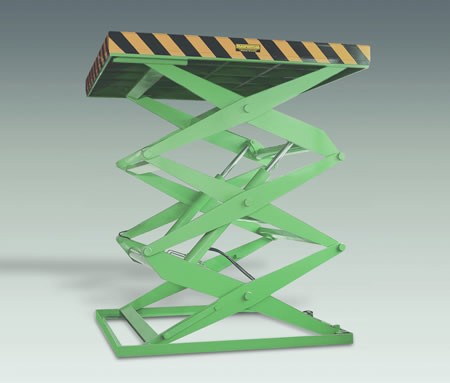

Piattaforme elevatrici a triplo pantografo


Codice Portata
kg 		Dimensioni
AxB mm		 Corsa
D mm		 Chiuso
C mm

1009.05.01 500
1250   x 1000
2100 500
1009.05.02 500
1400   x 1000
2600 550
1009.05.03 500
1400   x 1200
2600 550
1009.05.04 500
1700   x 1000
3100 650
1009.05.05 500
1700   x 1200
3100 650

1009.10.01 1000
1500   x 1000
2500 700
1009.10.02 1000
1500   x 1200
2500 700
1009.10.03 1000
1800   x 1000
3000 750
1009.10.04 1000
1800   x 1200
3000 750
1009.10.05 1000
2000   x 1000
3000 750
1009.10.06 1000
2000   x 1200
3000 750
1009.10.07 1000
2000   x 1500
3000 750
1009.10.08 1000
2000   x 1000
3500 800
1009.10.09 1000
2000   x 1200
3500 800
1009.10.10 1000
2000   x 1500
3500 800
1009.10.11 1000
2200   x 1200
4150 850
1009.10.12 1000
2200   x 1500
4150 850
1009.10.13 1000
2500   x 1200
4500 950
1009.10.14 1000
2500   x 1500
4500 950
1009.10.15 1000
2800   x 1500
5000 1000
1009.10.16 1000
2800   x 2000
5000 1000
1009.10.17 1000
3000   x 1500
5500 1000
1009.10.18 1000
3000   x 2000
5500 1000

1009.20.01 2000
1500   x 1200
2500 700
1009.20.02 2000
1800   x 1200
3000 750
1009.20.03 2000
2000   x 1200
3000 750
1009.20.04 2000
2000   x 1500
3000 750
1009.20.05 2000
2000   x 1200
3500 800
1009.20.06 2000
2000   x 1500
3500 800
1009.20.07 2000
2300   x 1200
4100 850
1009.20.08 2000
2300   x 1500
4100 850
1009.20.09 2000
2500   x 1200
4500 950
1009.20.10 2000
2500   x 1500
4500 950
1009.20.11 2000
2800   x 1500
5000 1000
1009.20.12 2000
2800   x 2000
5000 1000
1009.20.13 2000
3000   x 1500
5500 1000
1009.20.14 2000
3000   x 2000
5500 1000


LEGENDA DISTRIBUZIONE CARICHI
Carico parzialmente concentrato
max 50% per ogni asse di traslazione





















Piattaforme a triplo pantografo
